Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| ad: | Çin Fabrika Profesyonel Tedarik Elektrikli Halatlı Vinç | Kapasite: | 0.25-32Ton |
|---|---|---|---|
| Kaldırma hızı: | 8 (0.8) m / dak | kiriş: | Tek Kirişli |
| Ray tipi: | I-Tipi, H-Tipi Ray | seyahat hızı: | 20/30 m / dak |
| Vurgulamak: | 32T Tek Kirişli Elektrikli Kaldırma Vinç,20m / Min Seyahat Elektrikli Kaldırma Vinç,Limanlar Elektrikli Kaldırma Vinç |
||

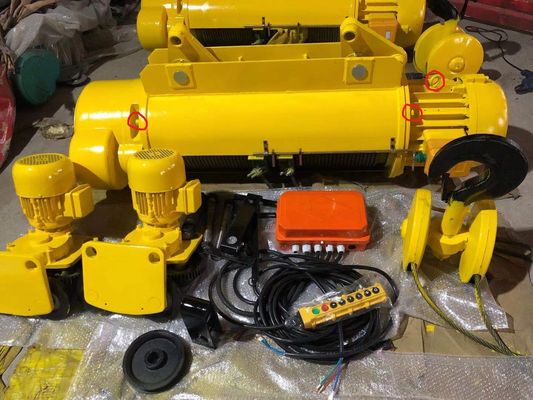

Çin Fabrika Profesyonel Tedarik Elektrikli Halatlı Vinç
Kısa bir bakış
CD/MD tipi tel halatlı elektrikli vinç, malları kaldırmak veya vinç, portal vinç, konsol vinç ve diğer endüstriyel ve madencilik vinç işletmeleri için kullanılan vinç kirişine sabitlenmiş bir tür küçük kaldırma ekipmanıdır.
Tek hızlı tel halatlı elektrikli vincin kaldırma ağırlığı 0,5-32 ton, çalışma seviyesi M3 ve M4'tür.
Halatlı Vinç Uygulaması
Vinç her zaman ağır çelik fabrikalarında, haddehanelerde, madenlerde, kağıt fabrikalarında, Kağıt ve kağıt hamuru fabrikalarında, çimento fabrikalarında, enerji santrallerinde, hidroelektrik santrallerinde, boru fabrikalarında, atık bertarafında, metalurjide, demiryolu taşımacılığında, otomobillerde, gıda/ilaç endüstrisinde kullanılır.
Temel özellikleri
* Model CD1, MD1 elektrikli halatlı vinç, tek kiriş, köprü, portal ve kollu vinç üzerine monte edilebilen küçük boyutlu bir kaldırma ekipmanıdır.
teknik parametreler
| modeli | Kaldırma Kapasitesi (t) | Kaldırma Yüksekliği (m) | Kaldırma Hızı (m/dak) | Koşu Hızı (m/dak) | Halat Tipi | Tel Halat Çapı (mm) | I Işın Parça Tipi | Çalışma Görevi | Kaldırma Motoru | ||
| Güç (kw) | devir (dev/dak) | Güç kaynağı | |||||||||
| CD1-0.25 | 0.25 | 3-9 | 8 | 20 | 6*19 | 3.6 | 16-22b | M3 | 0,4 | 1380 | 220-440V 50/60HZ 3 Faz |
| CD1-0.5 | 0,5 | 6-12 | 8 | 20 | 6*37+1 | 4.8 | 16-28b | M3 | 0,8 | 1380 | |
| CD1-1 | 1 | 6-30 | 8 | 20 | 6*37+1 | 7.4 | 16-28b | M3 | 1.5 | 1380 | |
| CD1-2 | 2 | 6-30 | 8 | 20 | 6*37+1 | 11 | 20a-32c | M3 | 3 | 1380 | |
| CD1-3 | 3 | 6-30 | 8 | 20 | 6*37+1 | 13 | 20a-32c | M3 | 4.5 | 1380 | |
| CD1-5 | 5 | 6-30 | 8 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 7.5 | 1380 | |
| CD1-10 | 10 | 6-30 | 7 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 13 | 1400 | |
| CD1-16 | 16 | 6-30 | 3.5 | 20 | 6*37+1 | 15 | 45a-63c | M2 | 13 | 1400 | |
| CD1-20 | 20 | 6-30 | 3.5 | 20 | 6*37+1 | 20 | 50a-63c | M2 | 13 | 1400 | |
Notlar
A. Standart kaldırma yüksekliği 6, 9, 12, 18, 24, 30 ve 36 metredir.
Ana parça detayları
> Motor: Vinç Motoru, frenli konik tip rotorlu bir motordur;Daha büyük torka sahip en kaliteli motorlardan biridir, bu nedenle sık hareket etmeye adapte edilebilir, Maksimum tork, nominal torkun 2.4-3 katıdır.
> Dişli Kutusu: Vinç Dişli Kutusu, yüksek aşınma direnci için özel olarak işlenmiş dişlilere sahiptir.Düzgün ve düşük sürtünmeli çalışma sağlamak için her Dişli Mil tertibatı bilyalı veya makaralı rulmanlar üzerinde desteklenir.
> Halat: Kaldırma halatları ihracat standartlarına uygundur.Tamburun aldığı yönlendirme ipi gevşekken yana doğru kaymaz.Halatın nominal kopma mukavemeti üzerindeki güvenlik faktörü altıdır.
> Halat Tamburu: Yivli Kaldırma Tamburu, tek kat sarılacak ve düzgün bir şekilde sarılabilecek uzunlukta dikişsiz boru
aşındırıcı aşınmayı en aza indirmek için ip desteği sağlanır.Tambur Mili, düzgün çalışmayı sağlamak için Bilyalı Rulmanlar üzerinde çözülür.
> Elektrikli aparat kontrol sistemi: Model CD1 ve MD1 vinci, kontaktör kutusu, kontrol anahtarı, kesme sınırlayıcıdan oluşur, kontrol anahtarının çalışma voltajı 380V, 36V veya 24V'dir (güvenlik voltajı).
> Halat Kılavuzu: Halat Kılavuzu, kolay erişilebilirlik sağlayan iki yarıya sahiptir.Tamburu tamamen çevreler, böylece Vinç yüksüz durumdayken bile halat çözülmez.Firmamızın halat kılavuzları kalınlaştırılır ve genişletilir, böylece zarar görmesi kolay değildir.
> Kanca:Kanca Blok, montajdan önce tam yükün %150'sine kadar test edilir.
fabrika gösterisi
