Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Tek / Çift Kirişli Vinç için Vinç Sonu Taşıyıcı Motoru Seyahat Sonu Kamyon Arabası | Güç kaynağı: | 3 faz 380V 50HZ |
|---|---|---|---|
| Vinç özelliği: | Tek Kirişli Aşırı Vinç | Kaldırma mekanizması: | Elektrikli Araba |
| Kontrol metodu: | Kablosuz kumanda | Nominal Yükleme Kapasitesi: | 1 ~ 20t |
| SPAN: | istediğin gibi | ||
| Vurgulamak: | uç vagonu gezer vinç,vincin uç vagonu |
||
Tek / Çift Kirişli Vinç için Vinç Sonu Taşıyıcı Motoru Seyahat Sonu Kamyon Arabası
Ürün Özeti Tanıtımı:
JCYC marka uç arabaları, gökyüzündeki köprüyü desteklemek için tavan vincinin ana kirişinin her iki ucuna monte edilen önemli bir bileşendir.
Uç şaryo iki parça, bir tekerlek ve bir uç kiriş çerçevesi içerir.Uç kiriş çerçevesi, bir üst kapak plakası, bir ağ plakası ve bir alt kapak plakasından oluşur.Bağlantı plakası ve köşebent çeliği cıvatalarla sabitlenmiştir.
Ürün Kurulumu:
Bağlantı plakasını uç taşıyıcının üstüne koyun, hizalayın.
Pim Deliği'ni konumlandırın ve esnek konumlandırma pimlerini
bağlantı plakasını sabitlemek için deliğe 10x30 delik açın.
bağlantı plakası ve M16x70 cıvatalı uç taşıyıcı.
İki yatağı tekerleklerin iki tarafına bastırın ve ardından
son arabaya koyun;Tekerlekleri şaft ve şaft ile sabitleyinkol.
Şaftı şaft plakası ile sabitleyin;Mil plakasını Cıvatalarla sabitleyin.
Lastik tamponu conta plakasına takın ve ardından conta plakasını cıvatalarla uç taşıyıcının iki ucuna sabitleyin.
Bu montaj plakası, Akım Alıcı Braketinin sahada montajı için kullanılır. Akım Alıcı Braketini takarken montaj plakasını çıkarın, Braketi montaj plakasına kaynaklayın ve ardından montaj plakasını Cıvatalarla Uç taşıyıcıya sabitleyin.
Ürün Teknik Parametreleri:
| Modeli | Vinç | Dikdörtgen Çelik tüp |
Tekerlek boyutu | Motor gücü | S1 (mm) |
S2 (mm) |
W1 (mm) |
W2 (mm) |
| GL125-15 | 1t-7,5m | 150 * 150 * 6 | W125 * 60 | 0.3KW * 2 | 1500 | 1300 | 400 | 500 |
| GL125-20 | 1t-11,5 milyon | 2000 | 1800 | 400 | 500 | |||
| GL125-25 | 1t-16,5 milyon | 2500 | 2300 | 400 | 500 | |||
| GL160-15 | 2t / 3t-7,5 milyon | 150 * 200 * 8 | W160 * 70 | 0.4KW * 2 | 1500 | 1200 | 400 | 500 |
| GL160-20 | 2t / 3t-11,5 milyon | 2000 | 1700 | 400 | 500 | |||
| GL160-25 | 2t / 3t-16,5 milyon | 2500 | 2200 | 400 | 500 | |||
| GL160-30 | 2t / 3t-22,5 milyon | 3000 | 2700 | 500 | 600 | |||
| GL160-35 | 2t / 3t-28,5 milyon | 3500 | 3200 | 600 | 700 | |||
| GL200-20 | 5-11,5 milyon | 150 * 250 * 8 | W200 * 70 | 0.4KW * 2 | 2000 | 1700 | 400 | 500 |
| GL200-25 | 5-16,5 milyon | 2500 | 2200 | 400 | 500 | |||
| GL200-30 | 5-22,5 milyon | 0,75KW * 2 | 3000 | 2700 | 500 | 600 | ||
| GL200-35 | 5t-28,5 milyon | 3500 | 3200 | 600 | 700 | |||
| GL250-20 | 10-11,5 milyon | 200 * 250 * 8 | W250 * 80 | 0,75KW * 2 | 2000 | 1600 | 400 | 500 |
| GL250-25A | 10-16,5 milyon | 2500 | 2100 | 500 | 600 | |||
| GL250-30A | 10t-22,5 milyon | 1,1 KW * 2 | 3000 | 2600 | 500 | 600 | ||
| GL250-35A | 10t-28,5 milyon | 3500 | 3100 | 700 | 800 | |||
| GL250-25B | 16-16,5 milyon | 200 * 300 * 8 | W250 * 80 | 1,1 KW * 2 | 2500 | 2100 | 600 | 700 |
| GL250-30B | 16-22,5 milyon | 3000 | 2600 | 700 | 800 | |||
| GL250-35B | 16- 28,5 milyon | 1.5KW * 2 | 3500 | 3100 | 700 | 800 | ||
| GL315-30 | 20-16,5 milyon | 200 * 400 * 8 | W315 * 90 | 1.5KW * 2 | 3000 | 2500 | 700 | 800 |
| GL315-35 | 20-22,5 milyon | 3500 | 3000 | 700 | 800 |

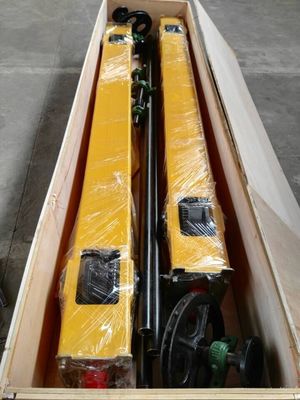

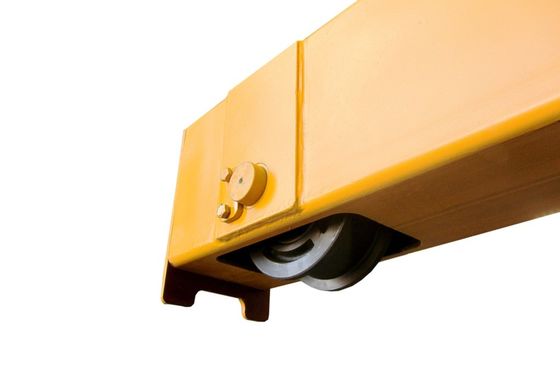

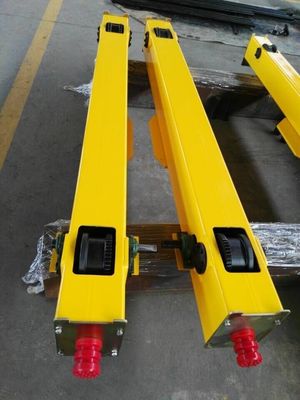

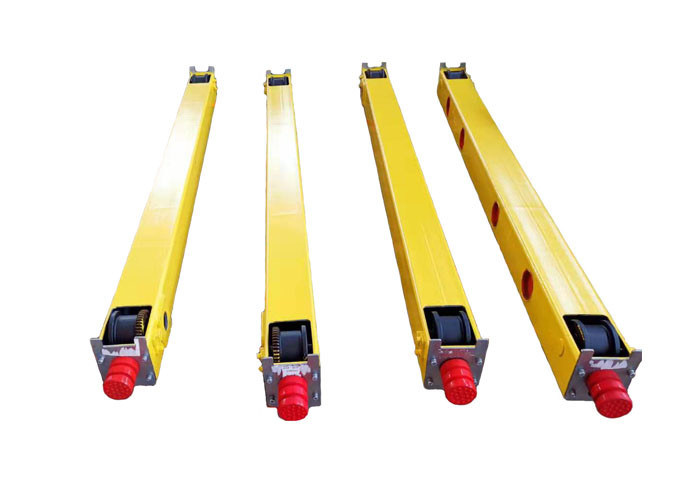

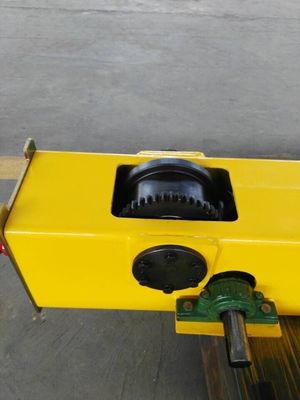

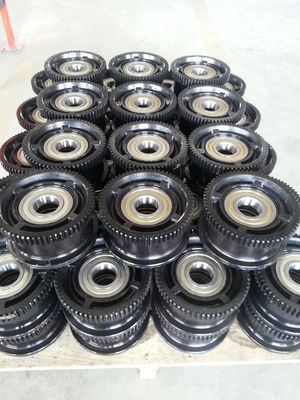

Ürün gösterimi:
