Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Avrupa Tarzı Tek Kirişli Vinç Koşu Sonu Taşıma | tip: | Avrupa tarzı |
|---|---|---|---|
| kiriş: | Tek Kirişli | Seyahat: | En iyi koşu |
| Uygulama: | Avrupa tipi gezer köprülü vinç | Satış sonrası hizmet sağlanan: | Yurtdışı hizmet makineleri kullanılabilir mühendisleri, Online destek, hiçbir yurtdışı hizmeti sağla |
| Vurgulamak: | uç vagonu gezer vinç,vincin uç vagonu |
||

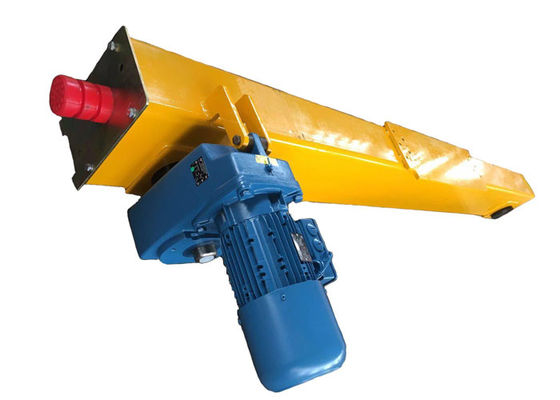

Avrupa Stili Tek Kirişli Üst Çalışan Vinç Arabası
Ürün Açıklaması:
Avrupa tarzı tek kirişli üstten çalışan uçlu vinç, imalat, madencilik, kimya endüstrisi ve çelik fabrikaları gibi çeşitli alanlarda ve sektörlerde kullanılan popüler ve uygun maliyetli bir kaldırma ekipmanıdır.Tavan vinci, tek / çift kiriş, uç taşıyıcı, üstten çalışan ve asılı sistem dahil olmak üzere dört ana konfigürasyona sahiptir.Gezer vinçlerimiz, özel kaldırma ekipmanlarınıza uyacak şekilde tasarlanabilir ve üretilebilir.
Ürün Teknik Parametreleri:
| Modeli | Vinç | Dikdörtgen Çelik tüp |
Tekerlek boyutu | Motor gücü (20m / dak) |
Motor gücü (30m / dak) |
S1 (mm) |
S2 (mm) |
W1 (mm) |
W2 (mm) |
| EUS90-15 | 1,6 ton - 7,5 milyon | 150 * 150 * 6 | U90 * 60 | FA27-0.25KW | FA27-0.37KW | 1500 | 1300 | 400 | 550 |
| EUS90-20 | 1,6 ton - 11,5 milyon | 2000 | 1800 | 400 | 550 | ||||
| EUS90-25 | 1,6 ton - 16,5 milyon | 2500 | 2300 | 400 | 550 | ||||
| EUS90-30 | 1,6 ton - 22,5 milyon | 3000 | 2800 | 400 | 550 | ||||
| EUS125-15 | 3,2t-7,5m | 150 * 200 * 8 | U125 * 60 | FA27-0.37KW | FA27-0.55KW | 1500 | 1300 | 400 | 550 |
| EUS125-20 | 3,2t-11,5m | 2000 | 1800 | 400 | 550 | ||||
| EUS125-25 | 3,2t-16,5m | 2500 | 2300 | 400 | 550 | ||||
| EUS125-30 | 3,2t-22,5 milyon | 3000 | 2800 | 500 | 650 | ||||
| EUS125-35 | 3,2t-28,5 milyon | 3500 | 3300 | 600 | 750 | ||||
| EUS160-15 | 6,3t - 7,5 milyon | 150 * 250 * 8 | U160 * 70 | FA37-0.55KW | FA37-0.75KW | 1500 | 1200 | 400 | 550 |
| EUS160-20 | 6,3t - 11,5 milyon | 2000 | 1700 | 400 | 550 | ||||
| EUS160-25 | 6,3t-16,5m | 2500 | 2200 | 400 | 550 | ||||
| EUS160-30 | 6,3t-22,5 milyon | 3000 | 2700 | 500 | 650 | ||||
| EUS160-35 | 6,3t-28,5 milyon | 3500 | 3200 | 600 | 750 | ||||
| EUS200-20 | 12,5t - 11,5 milyon | 200 * 250 * 8 | U200 * 70 | FA47-0.75KW | FA47-1.1KW | 2000 | 1700 | 500 | 650 |
| EUS200-25 | 12,5t - 16,5 milyon | 2500 | 2200 | 500 | 650 | ||||
| EUS200-30 | 12,5t - 22,5 milyon | FA47-1.1KW | 3000 | 2700 | 600 | 750 | |||
| EUS200-35 | 12,5t-28,5 milyon | 3500 | 3200 | 700 | 850 | ||||
| EUS250-20 | 16 ton / 20 ton - 11,5 milyon | 200 * 300 * 8 | U250 * 80 | FA57-1.1KW | FA57-1.5KW | 2000 | 1600 | 500 | 650 |
| EUS250-25 | 16 ton / 20 ton - 16,5 milyon | 2500 | 2100 | 600 | 750 | ||||
| EUS250-30 | 16t / 20t-22,5 milyon | FA57-1.5KW | 3000 | 2600 | 700 | 850 | |||
| EUS250-35 | 16t / 20t-28,5 milyon | 3500 | 3100 | 700 | 850 |
Ürün Kurulumu:
Bağlantı plakasını uç taşıyıcının üstüne koyun, hizalayın.
Pim Deliği'ni konumlandırın ve esnek konumlandırma pimlerini
bağlantı plakasını sabitlemek için deliğe 10x30 delik açın.
bağlantı plakası ve M16x70 cıvatalı uç taşıyıcı.
İki yatağı tekerleklerin iki tarafına bastırın ve ardından
son arabaya koyun;Tekerlekleri şaft ve şaft ile sabitleyinkol.
Şaftı şaft plakası ile sabitleyin;Mil plakasını Cıvatalarla sabitleyin.
Lastik tamponu conta plakasına takın ve ardından conta plakasını cıvatalarla uç taşıyıcının iki ucuna sabitleyin.
Bu montaj plakası, Akım Alıcı Braketinin sahada montajı için kullanılır. Akım Alıcı Braketini takarken montaj plakasını çıkarın, Braketi montaj plakasına kaynaklayın ve ardından montaj plakasını Cıvatalarla Uç taşıyıcıya sabitleyin.
