CD1 Vinç Elektrikli Halatlı Vinç 1 ton 5 ton Kaldırma Yüksekliği 6m/9m 380V ile
Kısa genel bakış
CD1/MD1 model elektrikli halatlı vinç, kompakt yapı, hafiflik, küçük boyut ve kolay kullanım özelliklerine sahiptir. Sadece havai raylarda değil, aynı zamanda tek kirişli vinç, çift kirişli vinç, konsol vinç ve portal vinçler gibi birçok elektrikli veya manuel vinç türüyle birlikte de kullanılabilir. Çift kaldırma hızına sahip MD1 model elektrikli vinç, hassas işlemler sırasında CD1 model vinçlerin ince ayarlama gereksinimlerini karşılayamadığı durumlarda kullanılmalıdır.
Uygulama Alanları
- Fabrikalarda, atölyelerde, depolarda ve birçok farklı durumda malzemeleri doğrudan kaldırmak için yaygın olarak kullanılır,
- Malları kaldırmak için Tek Kirişli Vinçlerin düz veya eğri I-çelik kirişine monte edilir.
- Ayrıca farklı eşyaları kaldırmak için Elektrikli Vinç Çift Kirişli, portal vinç ve döner vinçlerle birlikte kullanılabilir.
- Sıkı yapı, kolay kullanım, hafiflik, yaygın kullanım gibi avantajları sayesinde birçok uygulama alanına sahiptir.
Ana özellikler
- CD1, MD1 model elektrikli halatlı vinç, tek kiriş, köprü, portal ve kol vinçlerine monte edilebilen küçük boyutlu bir kaldırma ekipmanıdır.
- Küçük bir değişiklik ile bir vinç olarak da kullanılabilir.
- Fabrikalarda, madenlerde, limanlarda, depolarda, yük depolama alanlarında ve dükkanlarda yaygın olarak kullanılır, çalışma verimliliğini artırmada ve çalışma koşullarını iyileştirmede esastır.
- Model CD1 elektrikli vinç, normal uygulamayı karşılayabilen sadece normal hıza sahiptir.
- Model MD1 elektrikli vinç, normal hız ve düşük hız olmak üzere iki hız sağlar. Düşük hızda, hassas yükleme ve boşaltma, kum kutusunun montajı, takım tezgahlarının bakımı vb. yapabilir.
Avantajları
- CE onaylı.
- Hafif, sağlam yapı.
- Maksimum yükü kaldırmak için düşük çaba.
- Tamamen dövme kancalar.
- Yüksek kaliteli alaşımlı yük zinciri.
- Dayanıklı fırınlanmış emaye boya koruması.
- Talep üzerine aşırı yük koruma cihazı mevcuttur.
- Mükemmel satış sonrası hizmet.
Motor:Vinç Motoru, frenli bir konik rotor motorudur; daha büyük torku olan en iyi kalitedeki motorlardan biridir, bu nedenle sık hareket etmeye uyarlanabilir, Maksimum tork, nominal torktan 2,4-3 kat daha fazladır.
Dişli Kutusu:Vinç Dişli Kutusu, yüksek aşınma direnci için özel olarak işlenmiş dişlilere sahiptir. Her Dişli Mili tertibatı, düzgün, düşük sürtünmeli çalışma sağlamak için bilyalı veya makaralı rulmanlar üzerinde desteklenir.
Halat:Kaldırma halatları ihracat standartlarına uygundur. Tambur tarafından alınan öncü halat, gevşek olduğunda yana kaymaz. Halatın nominal kopma mukavemetindeki güvenlik faktörü altıdır.
Halat Tamburu:Oluklu vinç Tamburu, bir katmanda sarılacak ve halat için aşındırıcı aşınmayı en aza indirmek için uygun destek sağlayacak yeterli uzunlukta dikişsiz boru sağlanır. Tambur Mili, düzgün çalışma sağlamak için Bilyalı Rulmanlar üzerinde döner.
Elektrikli cihaz kontrol sistemi:Model CD1 ve MD1 vinç, kontaktör kutusu, kontrol anahtarı, kesme limitörü, kontrol anahtarının çalışma voltajı 380V, 36V veya 24V (güvenlik voltajı) 'den oluşur.
Halat Kılavuzu:Halat Kılavuzu iki yarımdır, kolay erişilebilirlik sağlar. Tamburu tamamen çevreler, böylece vinç yüksüz durumda olsa bile halat çözülmeyebilir. Şirketimizin halat kılavuzları kalınlaştırılmış ve genişletilmiştir, böylece hasar görmesi kolay değildir.
Kanca:Kanca Bloğu, montajdan önce tam yükün %150'sine kadar test edilir.
Teknik yapılandırma
| Model | Kaldırma Kapasitesi (t) | Kaldırma Yüksekliği (m) | Kaldırma Hızı (m/dak) | Çalışma Hızı (m/dak) | Halat Tipi | Halat Çapı (mm) | I Kiriş Ray Tipi | Çalışma Görevi | Kaldırma Motoru |
|---|
| Güç (kw) | Devir (dev/dak) | Güç Kaynağı |
|---|
| CD1-0.25 | 0.25 | 3-9 | 8 | 20 | 6*19 | 3.6 | 16-22b | M3 | 0.4 | 1380 | 220-440V 50/60HZ 3Faz |
| CD1-0.5 | 0.5 | 6-12 | 8 | 20 | 6*37+1 | 4.8 | 16-28b | M3 | 0.8 | 1380 |
| CD1-1 | 1 | 6-30 | 8 | 20 | 6*37+1 | 7.4 | 16-28b | M3 | 1.5 | 1380 |
| CD1-2 | 2 | 6-30 | 8 | 20 | 6*37+1 | 11 | 20a-32c | M3 | 3 | 1380 |
| CD1-3 | 3 | 6-30 | 8 | 20 | 6*37+1 | 13 | 20a-32c | M3 | 4.5 | 1380 |
| CD1-5 | 5 | 6-30 | 8 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 7.5 | 1380 |
| CD1-10 | 10 | 6-30 | 7 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 13 | 1400 |
| CD1-16 | 16 | 6-30 | 3.5 | 20 | 6*37+1 | 15 | 45a-63c | M2 | 13 | 1400 |
| CD1-20 | 20 | 6-30 | 3.5 | 20 | 6*37+1 | 20 | 50a-63c | M2 | 13 | 1400 |
Notlar
- A. Standart kaldırma yüksekliği 6, 9, 12, 18, 24, 30 ve 36 metredir.
- B. Kaldırma hızı tek hız veya çift hız, hatta frekans invertörleri ile çoklu hız olabilir.
- C. Düşük tavan vinci için uygun ray H tipi raydır ve I tipi ray da mevcuttur.
- D. Bu tür bir vinç için önerilen halat donanımı 2/1, 4/2 veya 4/1'dir.
- E. Normal hareket hızı 20m/dak'dır ve talep üzerine 12.5, 16, 25, 30, 45m/dak'dır.
- F. Çift kirişin normal ray açıklığı 1200, 1500, 1800, 2100 ve 2300 mm'dir.

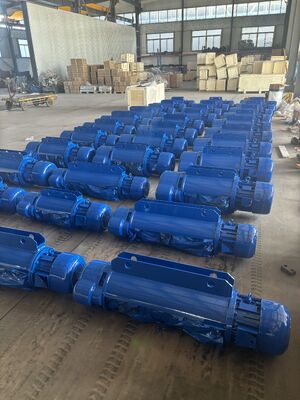

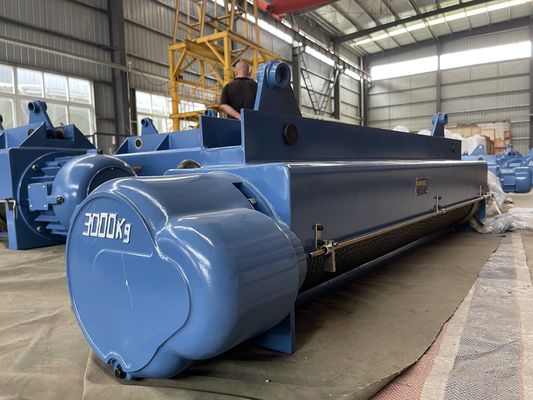

Ürün gösterimi
