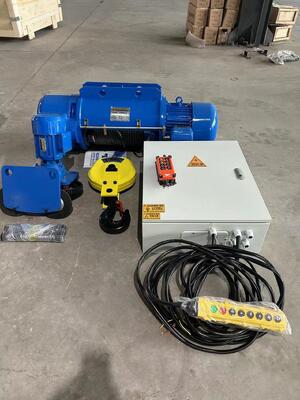

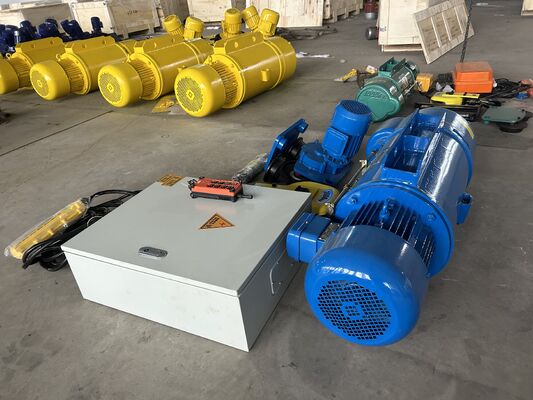

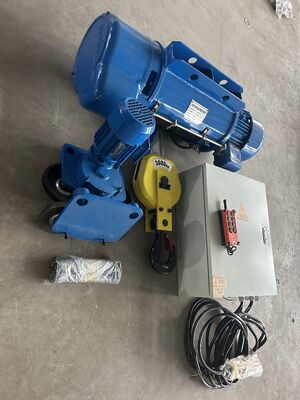

Çoklu vinç sistemleri ile uyumluluk için tasarlanmış elektrikli tel ip kaldırıcı CD1 modeli

CD1/MD1 model elektrikli halatlı vinç, kompakt yapı, hafiflik, küçük boyut ve kolay kullanım özelliklerine sahiptir. Sadece havai raylarda değil, aynı zamanda tek kirişli vinç, çift kirişli vinç, konsol vinç ve portal vinçler gibi birçok elektrikli veya manuel vinç türüyle birlikte de kullanılabilir. MD1 model elektrikli vinç, hassas operasyonlar sırasında ince ayarlamalar için CD1 modelinin gereksinimleri karşılayamadığı durumlarda kullanılması gereken çift kaldırma hızına sahiptir. Elektrikli halatlı vinç, fabrikalarda, atölyelerde, depolarda ve birçok farklı durumda malzemeleri doğrudan kaldırmak için yaygın olarak kullanılmaktadır. Malları kaldırmak için Tek Kirişli Vinçlerin düz veya eğri I-çelik kirişine monte edilebilir. Ayrıca, farklı eşyaları kaldırmak için Elektrikli Vinç Çift Kirişli, portal vinç ve döner vinçlerle birlikte kullanılabilir. Sıkı yapı, kolay kullanım, hafiflik, yaygın kullanım vb. avantajları sayesinde birçok uygulama alanına sahiptir.

• 1. Motor: Vinç Motoru, frenlemeli bir konik rotor motorudur; daha büyük torku olan en kaliteli motorlardan biridir, bu nedenle sık hareket etmeye uyarlanabilir, Maksimum tork, nominal torktan 2,4-3 kat daha fazladır.
• 2. Dişli Kutusu: Vinç Dişli Kutusu, yüksek aşınma direnci için özel olarak işlenmiş dişlilere sahiptir. Her Dişli Şaft tertibatı, düzgün, düşük sürtünmeli çalışma sağlamak için bilyalı veya makaralı rulmanlar üzerinde desteklenir.
• 3. Halat: Kaldırma halatları ihracat standartlarına uygundur. Tambur tarafından alınan önde gelen halat, gevşek olduğunda yana kaymaz. Halatın nominal kopma mukavemetinde güvenlik faktörü altıdır.
• 4. Halat Tamburu: Yivli vinç Tamburu, bir katmanda sarılacak ve aşındırıcı aşınmayı en aza indirmek için halat için uygun destek sağlayacak yeterli uzunlukta dikişsiz boru sağlanır. Tambur Şaftı, düzgün çalışma sağlamak için Bilyalı Rulmanlar üzerinde döner.
• 5. Elektrikli cihaz kontrol sistemi: Model CD1 ve MD1 vinç, kontaktör kutusu, kontrol anahtarı, kesme limitörü, kontrol anahtarının çalışma voltajı 380V, 36V veya 24V (güvenlik voltajı) 'den oluşur.
• 6. Halat Kılavuzu: Halat Kılavuzu iki parçadan oluşur ve kolay erişilebilirlik sağlar. Tamburu tamamen çevreler, böylece vinç yüklenmemiş durumda olsa bile halat çözülmeyebilir. Şirketimizin halat kılavuzları kalınlaştırılmış ve genişletilmiştir, böylece hasar görmesi kolay değildir.
• 7. Kanca: Kanca Bloğu, montajdan önce tam yükün %150'sine kadar test edilmiştir.

1. A. Standart kaldırma yüksekliği 6, 9, 12, 18, 24, 30 ve 36 metredir.
2. B. Kaldırma hızı tek hızlı veya çift hızlı, hatta frekans invertörlü çok hızlı olabilir.
3. C. Düşük tavanlı vinç için uygun ray H tipi raydır ve I tipi ray da mevcuttur.
4. D. Bu tür bir vinç için önerilen halat donanımı 2/1, 4/2 veya 4/1'dir.
5. E. Normal hareket hızı 20m/dak'dır ve talep üzerine 12.5, 16, 25, 30, 45m/dak'dır.
6. F. Çift kirişin normal ray açıklığı 1200, 1500, 1800, 2100 ve 2300 mm'dir.
